Integracja rekuperatorów PRO-VENT Mistral RC7

Integracja rekuperatorów PRO-VENT Mistral RC7 z centralami Home Center serii 3 i centralami Nice Yubii, z wykorzystaniem protokołu Modbus.

Ze względu na cyfrowy charakter sprzedaży, zwrot towaru nie jest możliwy.

W celu realizacji należy podać w uwagach do zamówienia numer seryjny posiadanej centralki FIBARO.

Plik fqax należy wczytać do centrali Home Center przez panel administratora (przez przeglądarkę WWW): menu Konfiguracja, sekcja Urządzenia, przycisk Dodaj, zakładka Inne, polecenie Wgraj z pliku.

Integracja była testowana i działa z następującymi bramkami:

• PUSR: USR-DR302, USR-DR404 i USR-W610 (www.pusr.com),
• Waveshare: RS485 TO ETH (B), RS232/485/422 TO POE ETH (B) (www.waveshare.com/wiki)
• Elfin: EE11A, EW11A (www.hi-flying.com)

Powinna zadziałać również z innymi bramkami o tej samej funkcjonalności.

W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.

Kompatybilność:

• Centrala FIBARO Home Center 3
• Centrala FIBARO Home Center 3 Lite
• Centrala Nice Yubii Home (PRO) i zgodne
• Oprogramowanie centrali FIBARO/Nice: 5.120 lub nowsze
• Rekuperator PRO-VENT Mistral ze sterownikiem RC7 Premium, RC7 Home lub RC7 Easy (elektronika S6, S8, S7)
• Bramka Modbus RTU-TCP Gateway (opcjonalnie, zależnie od konfiguracji rekuperatora, należy ją kupić i zainstalować samodzielnie)

Więcej o urządzeniach PRO-VENT na: https://www.pro-vent.pl/

Jak to działa

Integracja bazuje na komunikacji w standardzie Modbus TCP. Dla rekuperatora obsługującego protokół Modbus w wersji RTU konieczne jest zastosowanie dodatkowej bramki (konwertera sprzętowego) Modbus RTU-TCP Gateway.

Rekuperator PRO-VENT Mistral powinien być wyposażony w jedno z poniższych rozwiązań komunikacyjnych:

• Moduł Sterowania Zdalnego Modbus (PB-uP-RS), który zapewnia obsługę protokół Modbus w wersji RTU poprzez port szeregowy RS485 (połączenie kablem 2-żyłowym) – do połączenia będzie wymagana bramka Modbus RTU-TCP Gateway
• Moduł Komunikacji Zdalnej (NanoPI dla sterowania przez aplikację mobilną, tzw WebManipulator), który zapewnia obsługę zarówno protokołu Modbus RTU jak i Modbus TCP dla którego integracja nie wymaga stosowania dodatkowej bramki, wystarczy połączenie LAN rekuperatora do sieci domowej.

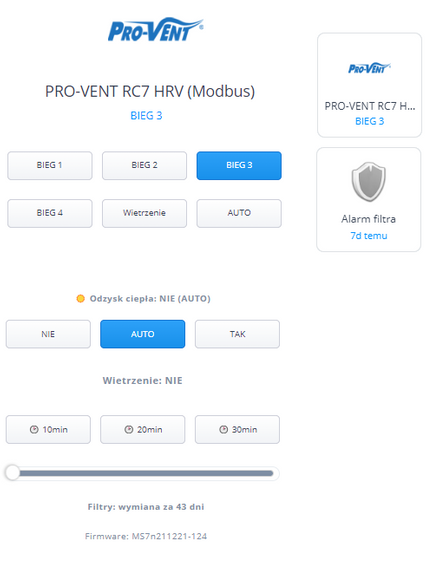

Obsługiwane funkcje:

• Sterowanie wydajnością, wybór biegów 1-4
• Sterowanie stanem trybu AUTO, w którym wydajność jest ustawiana na podstawie harmonogramów zdefiniowanych w urządzeniu.
• Kontrola trybu Wietrzenie z możliwością ustawienia czasu (1-99 minut)
• Zmiana trybu pracy bypass-u (Auto, odzysk ciepła włączony i wyłączony)
• Aktualny stan bypass-u / odzysku ciepła
• Informacja o aktywnym sezonie lato/zima
• Informacja o stanie nagrzewnicy wtórnej i nastawy temperatury zadanej (dla central z zainstalowaną nagrzewnicą)
• Informacje o stanie filtrów, alarmach i ostrzeżeniach

W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.

Załącznik widoczny tylko dla zalogowanych użytkowników.
