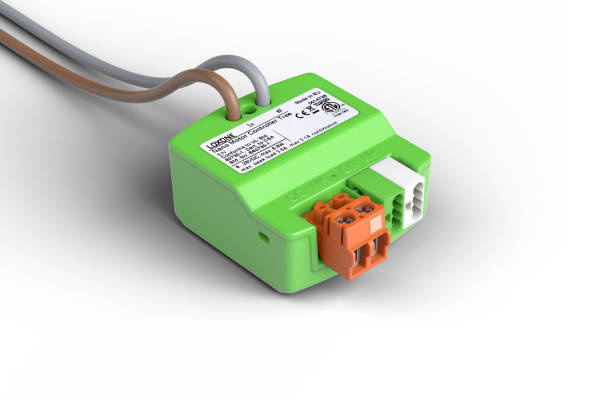

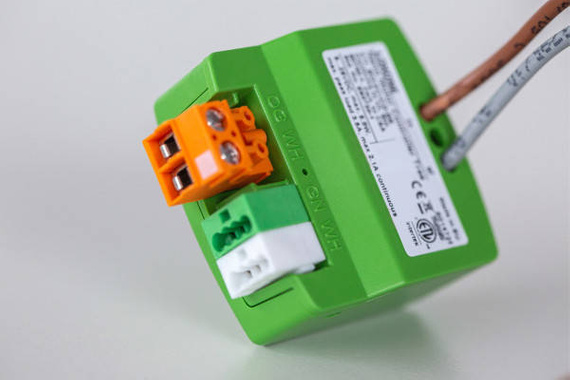

Loxone Nano Motor Controller Tree

Nano Motor Controller Tree to kompaktowy moduł podtynkowy z wyjściami prądu stałego, który jest sterowany za pomocą przewodowej technologii Loxone Tree. Konfigurowalne wyjścia mogą służyć do sterowania prędkością silników prądu stałego lub przyciemniania świateł LED.

Nano Motor Controller Tree można używać w trzech różnych trybach pracy: silnik dwukierunkowy, silnik jednokierunkowy i ściemnianie PWM. Dodatkowo moduł potrafi wykrywać przepływ prądu oraz przetężenia, które można wykorzystać do określenia czasu jazdy.

Najważniejsze cechy:

• 3 tryby pracy
  - Silnik dwukierunkowy (1 wyjście, odwrócenie polaryzacji)
  - Silnik jednokierunkowy (2 wyjścia)
  - Ściemniacz PWM (1 wyjście)
• Maks. całkowite obciążenie wyjść
  - Dwu- i jednokierunkowy: 2,1A ciągły; 3,5A szczyt (<30s)
  - Ściemniacz: 2,1A
• Kontrola prędkości dla silnika dwu- i jednokierunkowego
• Napięcie robocze 9...26VDC
• Częstotliwość PWM:
  - Dwu- i jednokierunkowy: 1 … 10kHz
  - Ściemniacz PWM: 400Hz
• Wykrywanie przepływu prądu: 100 … 3500mA
• Wykrywanie przetężenia: 100 … 3500mA

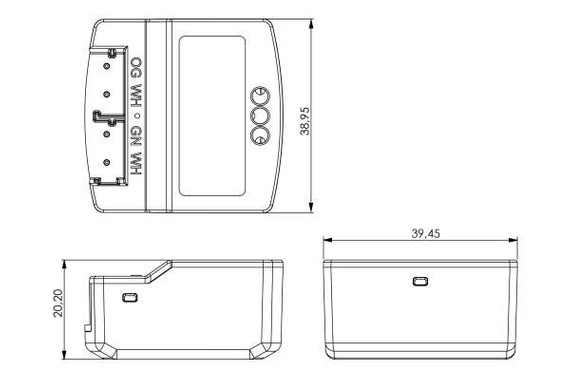

• Kompaktowe wymiary: 40 x 39 x 20,5 mm

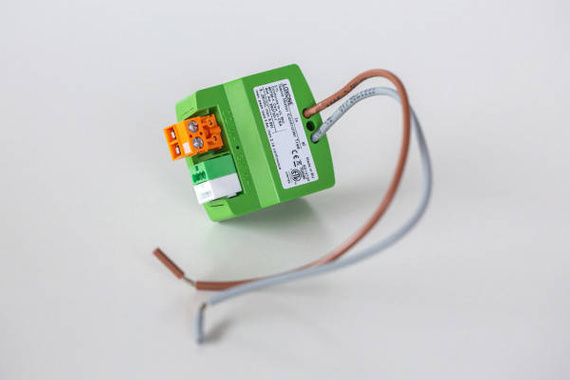

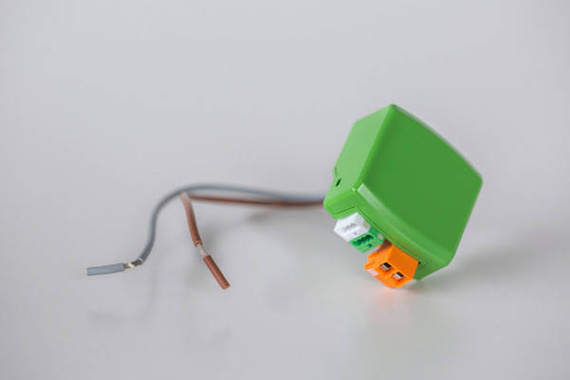

• Zintegrowany kabel połączeniowy o długości 150 mm
• Uruchomienie w rekordowym czasie dzięki technologii Loxone Tree

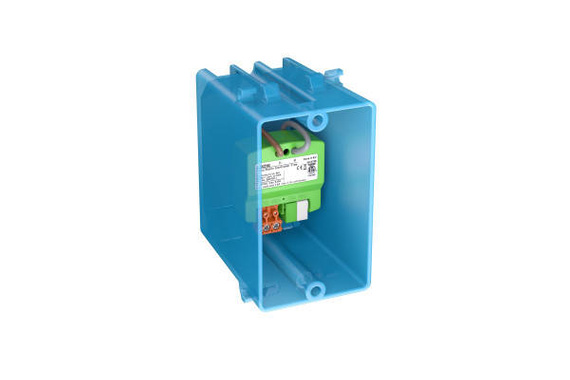

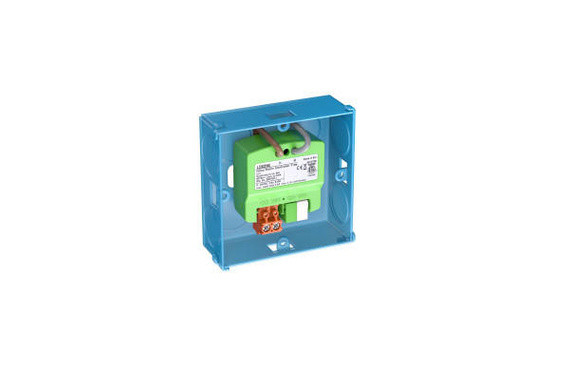

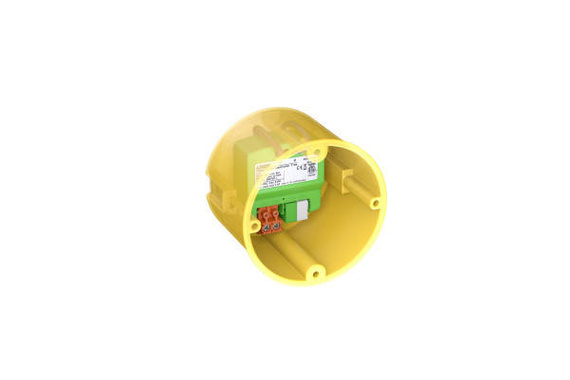

Moduł podtynkowy do integracji silników prądu stałego (zmienna polaryzacja) i oświetlenia LED
Korzystając z Nano Motor Controller Tree możesz wybrać jeden z trzech trybów pracy.

• W trybie dwukierunkowym można sterować jednym silnikiem 9 ... 26VDC i zmieniać polaryzację
• W trybie jednokierunkowym można sterować dwoma silnikami 9 ... 26VDC (stała polaryzacja)
• W obu powyższych trybach prędkość silnika może być kontrolowana w sposób ciągły.

Nano Motor Controller Tree możesz również użyć jako 1-kanałowego ściemniacza PWM do lamp LED 24VDC.

Silnik dwukierunkowy

Silnik jednokierunkowy

Ściemniacz PWM

Zawartość pudełka:

• 1x Nano Motor Controller Tree
• 1x Ulotka informacyjna
