Integracja 3-fazowych liczników energii Chint DTSU666

Integracja 3-fazowych liczników energii Chint DTSU666 z centralami Home Center serii 3 i centralami Yubii, z wykorzystaniem protokołu Modbus.

Ze względu na cyfrowy charakter sprzedaży, zwrot towaru nie jest możliwy.

W celu realizacji należy podać w uwagach do zamówienia numer seryjny posiadanej centralki FIBARO.

Plik fqax należy wczytać do centrali Home Center przez panel administratora (przez przeglądarkę WWW): menu Konfiguracja, sekcja Urządzenia, przycisk Dodaj, zakładka Inne, polecenie Wgraj z pliku.

Integracja była testowana i działa z następującymi bramkami:

• PUSR: USR-DR302, USR-DR404 i USR-W610 (www.pusr.com)
• Waveshare: RS485 TO ETH (B), RS232/485/422 TO POE ETH (B), RS232/485 TO WIFI ETH (B) (www.waveshare.com/wiki)
• Elfin: EE11A, EW11A (www.hi-flying.com)

Powinna zadziałać również z innymi bramkami o tej samej funkcjonalności.

W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.

Kompatybilność:

• Centrala FIBARO Home Center 3 (Lite), z oprogramowaniem 5.150 lub nowszym
• Centrala FIBARO Yubii Home (PRO) i zgodne, z oprogramowaniem 5.150 lub nowszym
• Licznik energii Chint DDSU666 lub DDSU666-CT
• Sprzętowa bramka Modbus RTU-TCP Gateway (należy kupić i zainstalować samodzielnie)

Więcej o liczniku na:

https://chintglobal.com/products/dtsu666-three-phase-din-rail-meter-8-1007

Jak to działa

Rozwiązanie bazuje na protokole Modbus TCP i komunikuje się z integrowanym urządzeniem za pośrednictwem dodatkowej bramki (konwertera sprzętowego) Modbus RTU-TCP. Liczniki Chint obsługują protokół Modbus tylko w wersji RTU, poprzez port szeregowy RS485 (połączenie kablem 2-żyłowym).

Obsługiwane funkcje:

• Monitorowanie pobieranej i zwracanej mocy dla każdej fazy i sumarycznie
• Monitorowanie napięcia I prądu dla każdej fazy
• Rejestracja całkowitej pobranej i oddanej energii

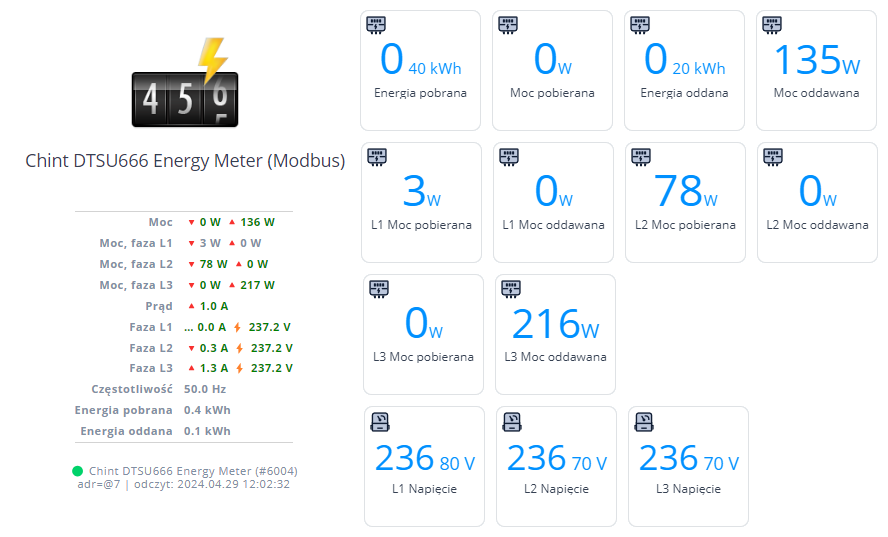

QuickApp dodaje do system serię mierników - urządzeń podrzędnych (child devices) dla:

• Całkowitej sumy energii pobranej [kWh]
• Całkowitej sumy energii zwróconej [kWh]
• Sumarycznej mocy pobierania [W]
• Sumarycznej mocy zwracania [W]
• Pobieranej mocy dla każdej fazy [W] (3x)
• Zwracanej mocy dla każdej fazy [W] (3x)
• Napięcia dla każdej fazy [V] (3x)

Utworzone mierniki mogą być użyte w konfiguracji Panelu Energii w centralkach, a także w scenach scenach blokowych.

Więcej informacji o dostępnych opcjach i konfiguracji wszystkich urządzeń znajduje się w dokumencie udostępnionym do pobrania niżej.

W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.

Załącznik widoczny tylko dla zalogowanych użytkowników.
